Kołkowanie styropianu – jak i kiedy prawidłowo wykonać?

Kołkowanie styropianu jest obowiązkowe przy budynkach powyżej 12 m wysokości, na starych i niepewnych tynkach, przy systemach ETICS z dokumentacją wymagającą łączników oraz zawsze wtedy, gdy styropian mocujesz tylko na piankę poliuretanową. W pozostałych przypadkach dobrze przygotowane podłoże i mocny klej mogą wystarczyć, ale 4–6 kołków/m² znacząco podnosi bezpieczeństwo ocieplenia. Jeśli chcesz uniknąć odpadania płyt, mostków cieplnych i efektu „biedronki”, sprawdź, jak prawidłowo dobrać i zamontować kołki.

Kiedy trzeba kołkować styropian?

Przy ocieplaniu ścian nie da się uciec od pytania: czy w ogóle trzeba kołkować styropian, czy wystarczy sam klej. Odpowiedź zależy od wysokości budynku, stanu podłoża, rodzaju izolacji, strefy wiatrowej oraz zaleceń systemu ociepleń. Istnieją sytuacje, w których kołkowanie jest wyraźnie wymagane przepisami lub dokumentacją techniczną, ale są też takie, gdzie traktuje się je jako formę „ubezpieczenia” inwestora i wykonawcy.

Dla uporządkowania decyzji przydaje się prosty przegląd typowych przypadków:

W domach parterowych lub z poddaszem użytkowym, sięgających do około 6 m w kalenicy, przy nowej, nośnej ścianie kołki nie są wymagane przepisami. Wielu wykonawców i tak je stosuje, szczególnie wokół otworów okiennych i na narożach, gdzie wiatr najsilniej „ciągnie” za ocieplenie.

Kołkowanie styropianu staje się obowiązkowe zawsze wtedy, gdy wymaga go projekt budowlany lub Krajowa / Europejska Ocena Techniczna systemu ETICS.

Wpływ wysokości i ekspozycji na liczbę kołków

Poza samym faktem „kołkować czy nie”, liczy się także ilość i zagęszczenie łączników. Im wyższy budynek i bardziej odsłonięta elewacja (np. ściana szczytowa od strony dominujących wiatrów), tym większe ssanie wiatru i tym gęstszy rozstaw kołków wymagają dokumentacje systemowe ETICS.

*Ostateczną liczbę kołków zawsze należy przyjąć zgodnie z projektem technicznym i dokumentacją systemu ETICS (KOT/EOT), z uwzględnieniem strefy wiatrowej i kategorii terenu.

Jak przygotować ścianę przed kołkowaniem?

Bez stabilnego podłoża nawet najlepsze kołki nie uratują ocieplenia. Ściana musi być nośna, sucha i czysta, wolna od pyłu, tłuszczu oraz łuszczących się powłok malarskich. Stare tynki, które głucho „dzwonią” przy opukiwaniu, trzeba skuć, a większe ubytki uzupełnić zaprawą lub klejem do styropianu.

Przy problematycznych elewacjach przydaje się prosty test przyczepności. Przyklej do ściany trzy kostki styropianu o wymiarach około 10×10×10 cm, używając tego samego kleju, który planujesz w docelowym ociepleniu. Po 48–72 godzinach spróbuj je oderwać – najlepiej energicznym szarpnięciem ręką lub łomikiem.

Jeśli oderwie się styropian z warstwą wewnętrzną, a klej zostanie na ścianie, podłoże można uznać za wystarczająco nośne. Gdy klej odspaja się razem z tynkiem albo płatami schodzi z podłoża, trzeba wzmocnić ścianę: zastosować grunt sczepny, usunąć słabe warstwy, a w projekcie wpisać kołkowanie na całej powierzchni.

Kołkowanie zawsze wykonuje się po związaniu kleju pod płytami – standardowo po 24–48 godzinach, nigdy „w świeży” klej.

Jak dobrać łączniki do styropianu?

Kołek do styropianu nie jest uniwersalny – musi pasować do grubości izolacji, rodzaju ściany nośnej oraz wymagań systemu ociepleń. Producent kompletnych systemów ETICS zawsze wskazuje dopuszczalne typy łączników w KOT lub EOT, i od tego warto zacząć.

Jak obliczyć długość kołka?

Minimalna długość kołka wynika z prostego wzoru: tynk + klej + styropian + zakotwienie w murze. Głębokość zakotwienia zależy od materiału ściany – inaczej w betonie komórkowym, inaczej w pełnej cegle.

Dla ściany z cegły pełnej, starego tynku 1 cm i styropianu 15 cm potrzebujesz kołka około 22 cm. W betonie komórkowym ta sama izolacja wymaga dłuższego łącznika – z uwagi na głębsze zakotwienie w miękkim materiale.

Jaki kołek do jakiego podłoża?

Dobór typu łącznika do materiału ściany ma ogromne znaczenie, bo zwykły kołek rozporowy w pustaku ceramicznym po prostu nie „trzyma”. Do ścian z pełnej cegły, betonu czy silikatów stosuje się klasyczne kołki rozporowe z talerzykiem o średnicy co najmniej 60 mm. W przypadku pustaków ceramicznych i betonu komórkowego wybiera się specjalne kołki do materiałów pustych – najczęściej z trzpieniem wkręcanym, który rozpręża tuleję w wielu kierunkach.

Przy styropianie wystarczą łączniki z trzpieniem z tworzywa, natomiast wełna mineralna wymaga zwykle kołków z rdzeniem stalowym, bo jest cięższa i mocniej „pracuje” pod wpływem wiatru. Jeśli zależy ci na ograniczeniu mostków termicznych, szukaj modeli z trzpieniem PP lub możliwości stosowania styropianowych zaślepek.

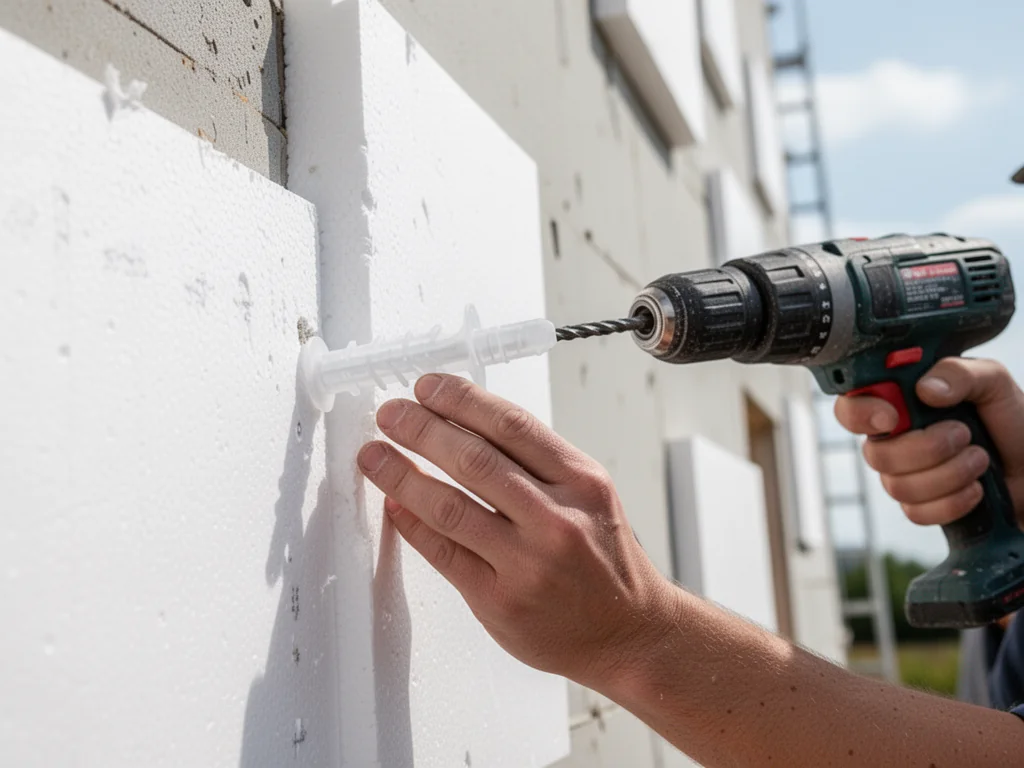

Jak kołkować styropian krok po kroku?

Dobrze przeprowadzone kołkowanie zaczyna się od wyznaczenia miejsc mocowania – zwykle w narożach płyt i w ich środku, z zagęszczeniem przy narożach budynku i wokół otworów. Wiercenie wykonuje się zawsze prostopadle do ściany, wiertłem Ø8–10 mm, dostosowanym do rodzaju podłoża.

W klasycznym murze używa się wiertarki z udarem, w betonie komórkowym i pustakach – udar wyłącza się, a nacisk na wiertło zmniejsza, żeby nie rozbić struktury materiału. Otwór trzeba przed włożeniem kołka oczyścić z urobku, inaczej zakotwienie będzie słabsze.

Ciepłe kołkowanie

Ciepłe kołkowanie ogranicza mostki termiczne i ryzyko efektu „biedronki”. Głowa kołka jest schowana w frezowanym gnieździe w styropianie i przykryta zaślepką z tego samego materiału. Do pracy potrzebujesz specjalnego freza talerzowego, który wykona w izolacji okrągły otwór o głębokości 2–3 cm.

Typowa kolejność działań wygląda tak:

1. Wyznaczenie miejsc kołków według projektu i rozstawu.
2. Wiercenie otworów przez styropian w ścianie na wymaganą głębokość zakotwienia.
3. Frezowanie gniazda w płycie na talerzyk kołka o średnicy nieco większej niż głowica.
4. Wsunięcie tulei łącznika do otworu i wbijanie trzpienia rozporowego z wyczuciem.
5. Kontrola zagłębienia – talerzyk ma się znaleźć około 1,5–2 cm pod licem styropianu.
6. Wklejenie styropianowej zaślepki w gniazdo i wyrównanie powierzchni pacy.

Kołki wkręcane

Kołki wkręcane do styropianu, np. typu ECODRIVE, montuje się szybciej, bo nie wymagają frezowania gniazd. Wystarczy wywiercić otwór, wsunąć kołek i wkręcić go wkrętarką z odpowiednią nasadką. Głowica powinna znaleźć się 0,5–1 mm poniżej powierzchni izolacji – tak, aby nie tworzyć wypukłości, które później przeniosą się na tynk.

Ile kołków na m² i jak je rozmieścić?

Liczba łączników zależy od strefy elewacji, wysokości budynku i ekspozycji na wiatr. W środkowej części ściany przyjmuje się zwykle 4–6 kołków/m², co daje około dwóch łączników na standardową płytę 50×100 cm. Przy narożach budynku i przy krawędziach otworów liczba rośnie do 6–8 kołków/m².

Rozstaw trzeba traktować jako uzupełnienie układu płyt. Łączniki rozmieszcza się najczęściej w narożach płyt i w ich środku, w układzie „W” lub szachownicy. Linia kołków w jednym pasie ściany powinna wypadać na tej samej wysokości – ułatwia to późniejsze szpachlowanie i zmniejsza ryzyko powstania widocznego „rastra” na tynku.

Przy elewacji 200 m², z założeniem średnio 6 kołków/m², potrzebujesz około 1200–1300 łączników, w zależności od udziału stref narożnych.

Bezpieczeństwo pracy przy kołkowaniu (BHP)

Kołkowanie to nie tylko technologia, ale też kwestia bezpiecznej organizacji robót. Wiercenie w ścianach, praca na rusztowaniu i nad przejściami wymaga podstawowych środków ochrony i zabezpieczeń.

• Środki ochrony indywidualnej (PPE): okulary ochronne przy wierceniu, półmaska przeciwpyłowa klasy co najmniej FFP2, rękawice robocze oraz obuwie z podeszwą antypoślizgową.
• Praca na rusztowaniu: rusztowanie musi mieć odbiór techniczny, komplet barierek, bortnice oraz stabilne zakotwienie w ścianie; wejścia drabinowe zabezpieczone przed przypadkowym wyjściem.
• Strefa niebezpieczna pod elewacją: teren pod fasadą powinien być odgrodzony taśmą lub barierkami na szerokość min. 1,5 m, z tablicami ostrzegawczymi „zakaz przejścia – prace na wysokości”.
• Instalacja elektryczna: przy wierceniu w istniejących budynkach warto znać przebieg instalacji, aby nie przewiercić przewodów (sprawdzenie detektorem kabli przed wierceniem w strefach gniazd i wyłączników).

Dokumentacja i gwarancja systemu ETICS

Poprawne kołkowanie ma znaczenie nie tylko techniczne, ale też formalne. Producenci systemów ETICS często uzależniają udzielenie pełnej gwarancji od stosowania łączników zgodnych z dokumentacją.

• Przechowuj faktury i etykiety z opakowań kołków, klejów i siatek – są dowodem użycia konkretnych, systemowych materiałów.
• Na budowie trzymaj aktualną Krajową / Europejską Ocenę Techniczną (KOT/EOT) dla danego systemu oraz kartę techniczną kołków – ułatwia to kontrolę doboru długości i strefowego rozstawu.
• Warto wykonać kilka zdjęć rozstawu kołków przed zaszpachlowaniem siatki – mogą być przydatne przy odbiorze lub ewentualnych reklamacjach.
• W przypadku większych obiektów (powyżej 12–20 m) zapisy dotyczące rodzaju i ilości łączników dobrze jest wprowadzić bezpośrednio do projektu wykonawczego, a następnie odnotować ich zastosowanie w dzienniku budowy.

Jak uniknąć błędów przy kołkowaniu?

Większość problemów z ociepleniem – od odpadania płyt po efekt „biedronki” – wynika z kilku powtarzających się pomyłek. Zły dobór długości kołka, niewłaściwe zakotwienie w ścianie, zbyt głębokie lub zbyt płytkie wbijanie oraz stosowanie łączników nieprzeznaczonych do danego podłoża to scenariusz, który regularnie wraca na budowach.

Jeśli chcesz ograniczyć ryzyko, zwróć szczególną uwagę na takie sytuacje:

• Zbyt mała głębokość zakotwienia: w cegle pełnej kołek musi zakotwić się na min. 50–60 mm, w betonie komórkowym nawet na 80 mm – zbyt długie wiercenie lub pył w otworze skracają efektywne zakotwienie.
• Przewiercanie na wylot pustaków: przy cienkościennych pustakach ceramicznych wierć bez udaru i kontroluj głębokość, aby nie „otworzyć” komór i nie osłabić trzymania kołka.
• Nadmierne zagłębianie talerzyka: wbijanie kołka głęboko pod powierzchnię i „zalewanie” dziury grubą warstwą kleju powoduje lokalne zapadnięcia i plamy na tynku cienkowarstwowym.
• Niewłaściwy typ kołka: stosowanie klasycznych kołków rozporowych w betonie komórkowym lub pustakach zamiast łączników dedykowanych do materiałów drążonych i porowatych (z rozporami wielokierunkowymi).
• Mostki termiczne od metalowych trzpieni: przy użyciu łączników z trzpieniem stalowym bez zaślepek lokalny współczynnik U elewacji rośnie; przy 8 metalowych kołkach/m² może to być nawet ok. 15% w stosunku do pola bez łączników.
• Niedostateczna liczba kołków w strefach narożnych: na narożach i przy ościeżach okiennych stosuj zwiększone zagęszczenie (6–8 szt./m²) oraz kontroluj, aby kołki nie wypadały dokładnie w linii pionowych spoin między płytami.

Zastosowanie trzpieni z tworzywa lub ciepłego kołkowania ze styropianową zaślepką zmniejsza efekt mostków cieplnych praktycznie do pomijalnego poziomu. Dlatego przy nowoczesnych styropianach grafitowych o lambdzie 0,031–0,033 W/mK warto zadbać nie tylko o samą grubość izolacji, ale też o sposób mocowania.
